Différentes technologies de réplication ont été développées en interne, basées soit sur des procédés de moulage par injection, soit de moulage par compression. En fonction des exigences du client, ces processus peuvent être adaptés pour produire des pièces de la plus haute qualité.

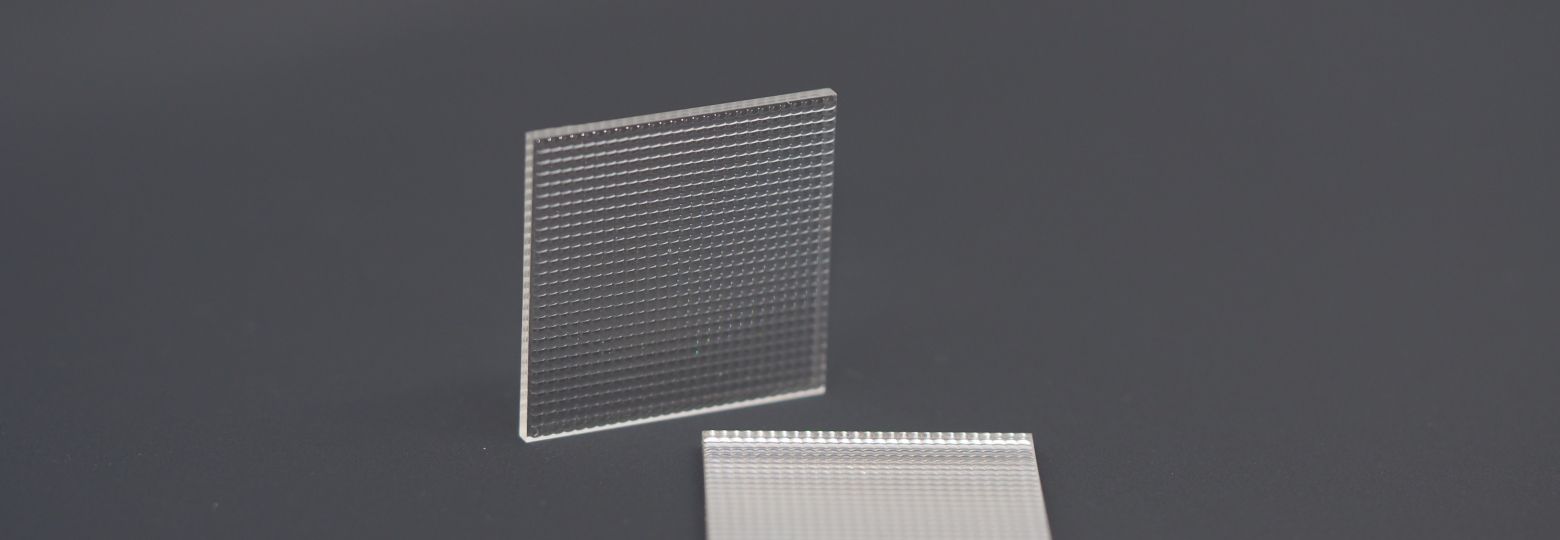

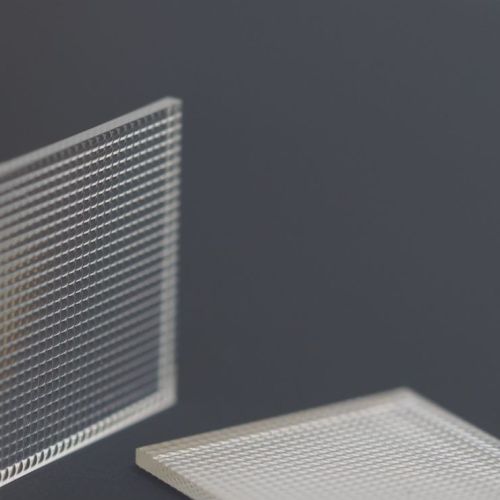

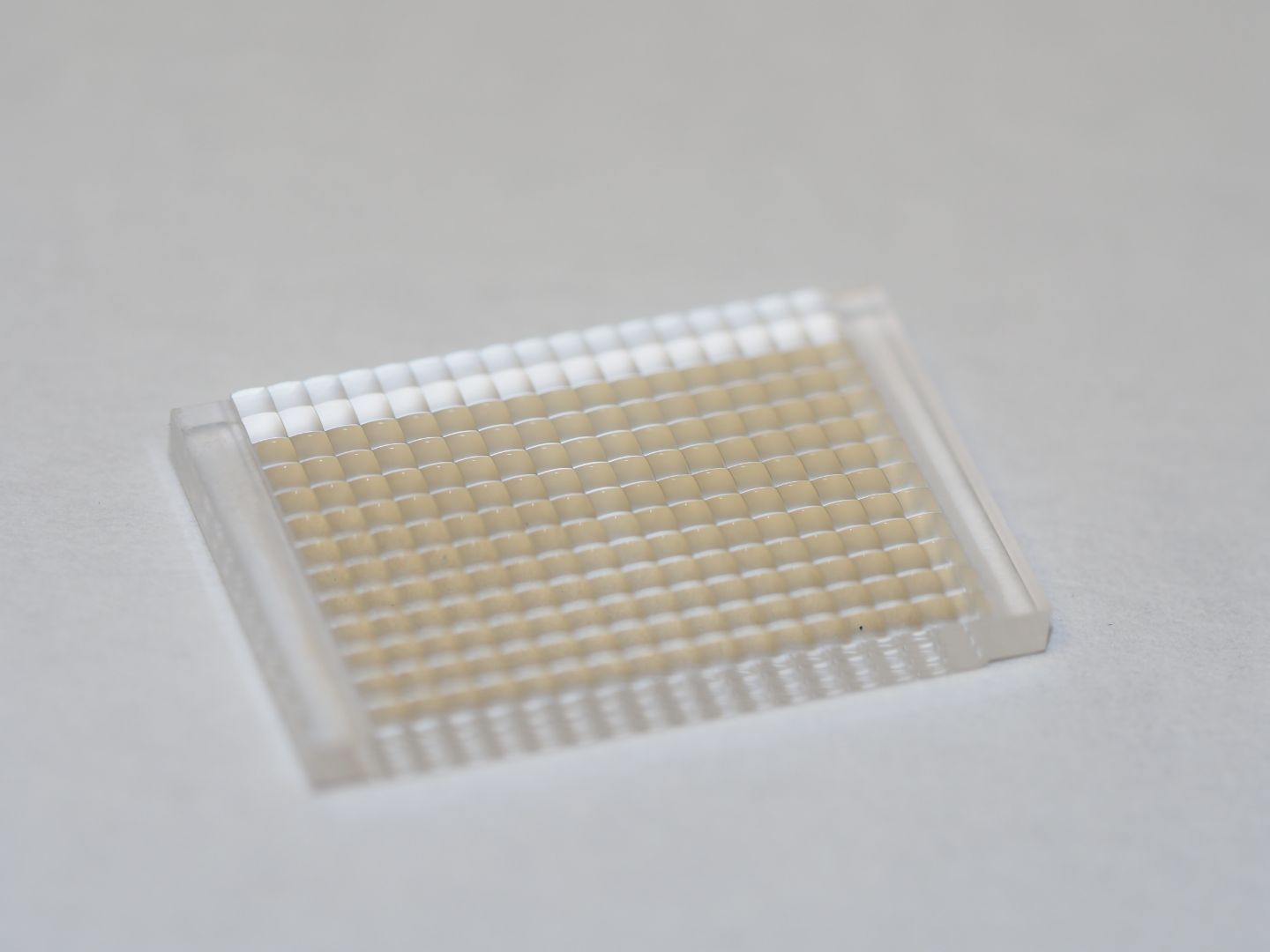

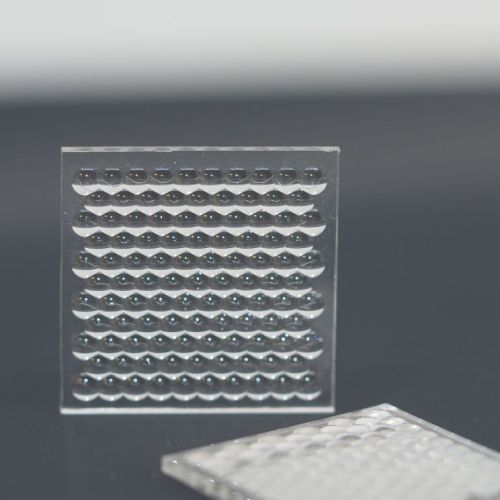

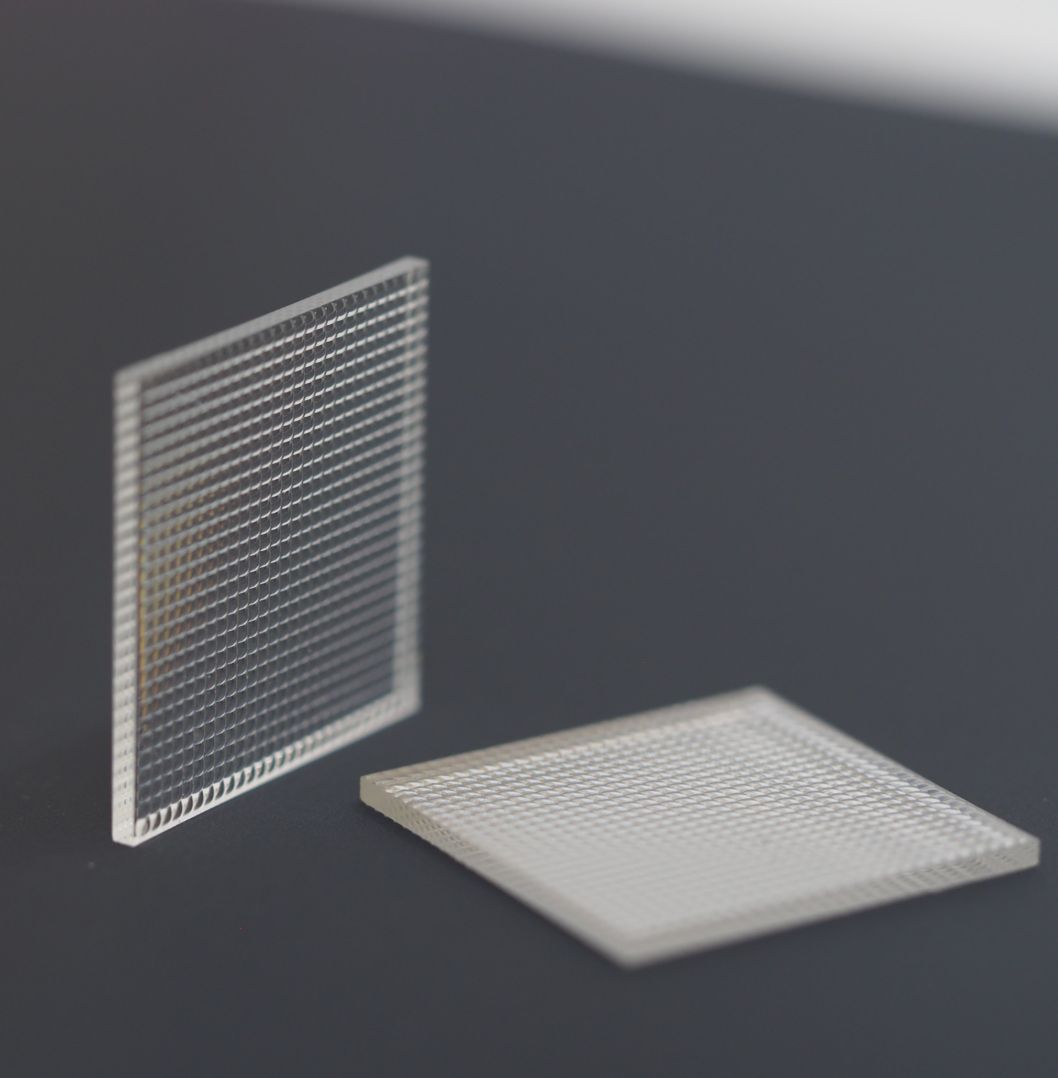

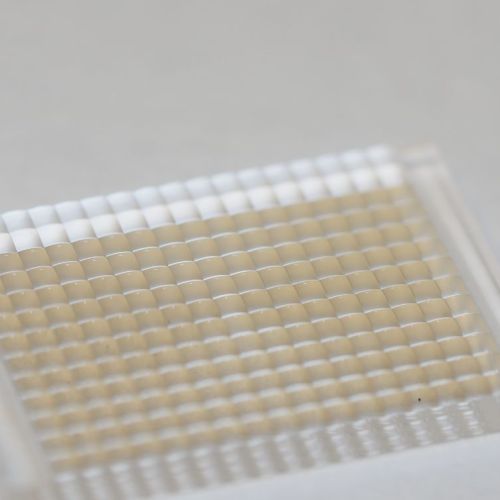

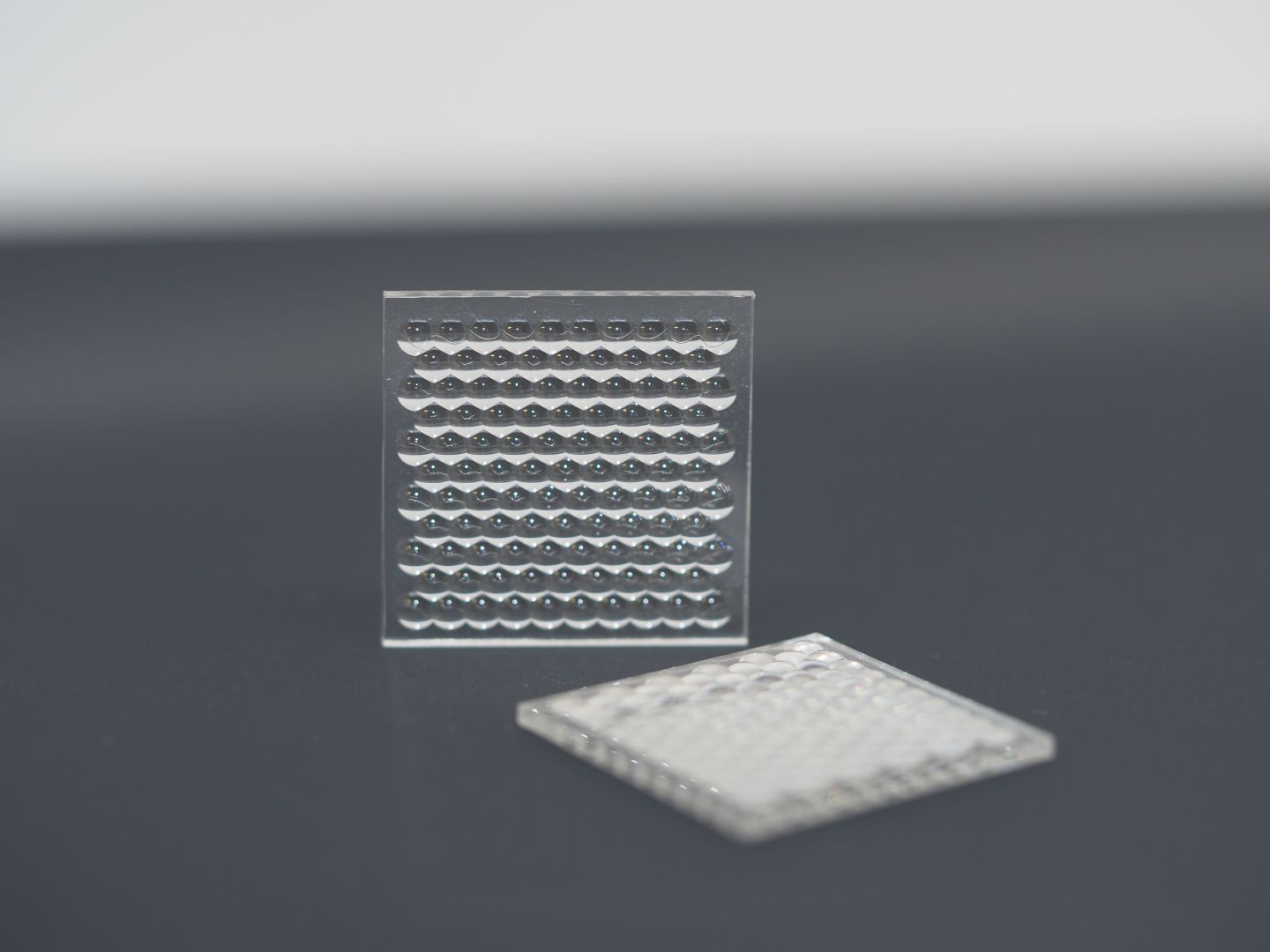

Sur base d'un processus de moulage par injection spécialement adapté, Wielandts UPMT a développé une technologie de réplication pour produire des réseaux de lentilles polymères au niveau wafer. Grâce à un moule fabriqué avec la technologie DPI®, les lentilles et réseaux de lentilles peuvent être répliqués de manière hautement productive, de sorte que ce procédé est parfaitement utilisable pour des applications à volumes élevés. Les wafers contenant plusieurs éléments peuvent ensuite être manipulées, traités et découpés. Cette technologie a été utilisée pour produire des réseaux de lentilles de toutes sortes, telles que des homogénéiseurs (fly’s eye MLA), des réseaux LiDAR, des réseaux de beamshaping ou encore des réseaux de lentilles d’imagerie.

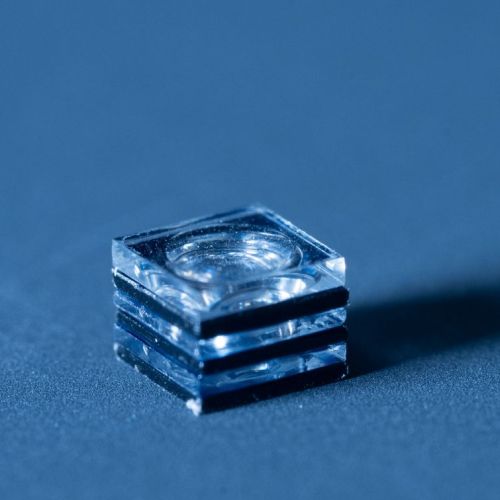

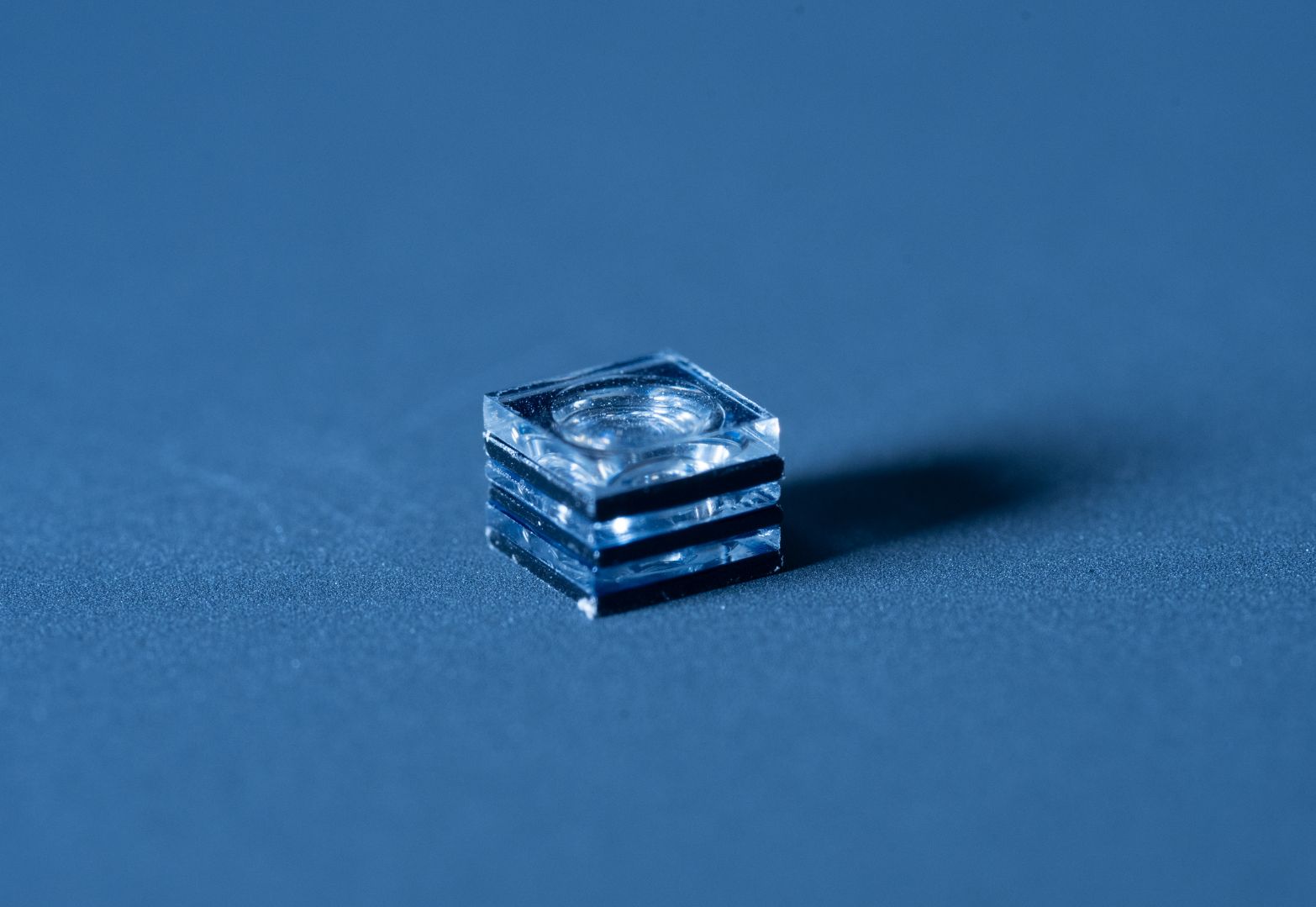

Pour des éléments optiques présentant des exigences de conception extrêmes, un processus de moulage par compression de haute précision a été développé par Wielandts UPMT, appelé HiFi Optics®. Ce processus est une technologie de moulage isothermique conçue pour donner aux lentilles leur forme finale avec une précision exceptionnelle. En comprimant les lentilles dans un cycle à cavité fermée, les caractéristiquesles plus fines sont reproduites avec une haute fidélité tout en permettant une épaisseur minimale de la pièce particulièrement faible, un aspect ratio élevé, des pentes très élevées et une faible biréfringence. Par exemple, ce procédé a été utilisé pour produire des lentilles pancake ou de très petites lentilles de collimation freeform pour des applications de réalité augmentée.
| MLA Molding | |
| SFE | Down to 300 nm p-v |
| Ra roughness | < 10 nm |
| Thickness | 0.6 - 3 mm |
| Max slope | < 40° |
| Fill factor | 100% |
| Double sided | Yes |
| Shapes | Aspheres, diffractives, freeforms |
| Materials | Optical thermoplastic materials : PMMA, PC, COC, COP |
| HiFi Optics® molding | |
| Form irregularity | Down to 150 nm p-v |
| Ra roughness | < 5 nm |
| Position accuracy | Optical surfaces co-alignement : 1-2 µm |
| Minimum thickness | < 200 µm |
| Aspect ratio | >5 |
| Max slope | Up to 75° |
| Birefringence | Down to 10nm/cm |
| Shapes | Aspheres, diffractives, freeforms |
| Materials |
PMMA, PC (Mitsubishi EP Series, ...), COC (Mitsui APEL), COP (Zeonex) |
